Questão 20 — Eletrônica: Retificadores — Ponte Retificadora de Onda Completa

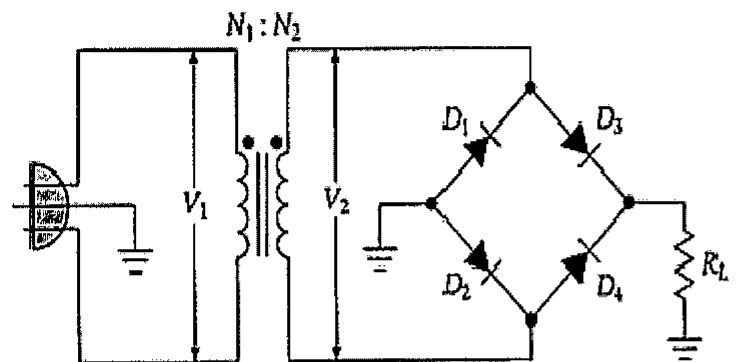

No circuito representado pela figura abaixo, a tensão de pico V1 é igual a 120 V, N1:N2 = 5:1 e a queda de tensão nos diodos é igual a 0,7 V.



Com base nesse circuito, marque a opção que apresenta a tensão média na carga RL.
