Analise a figura a seguir.

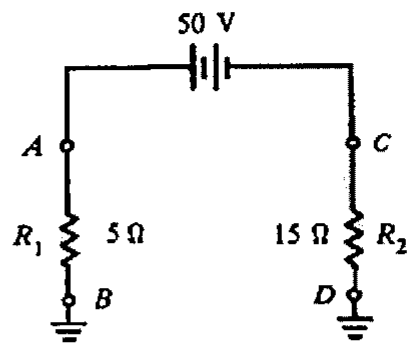

Circuito com fonte de 50 V entre os pontos A e C; R1 = 5 Ω entre A e B, R2 = 15 Ω entre C e D; B e D aterrados.

Com base nessa figura, marque a opção que apresenta o valor da tensão entre os pontos A e B e entre os pontos C e D, respectivamente.

Selecione uma alternativa A) 10 V e 3,33 V B) 12,5 V e -37,5 V C) 37,5 V e 12,5 V D) 50 V e -50 V E) -250 V e 750 V

Ver gabarito

Gabarito: B
