Questão 26 — Tiristores — Disparo de SCR (Eletrônica) — Diretoria de Ensino da Marinha (DEnsM) · Marinha do Brasil 2017

Eletrônica Tiristores — Disparo de SCR

Diretoria de Ensino da Marinha (DEnsM) 2017 Superior

Marinha do Brasil · Professor do Magistério Superior — Eletricidade · Caderno Amarela

Gabarito disponível

O SCR da figura abaixo tem tensão e corrente de disparo iguais a 0,75 V e 7 mA, respectivamente, e corrente de manutenção igual 5 mA.

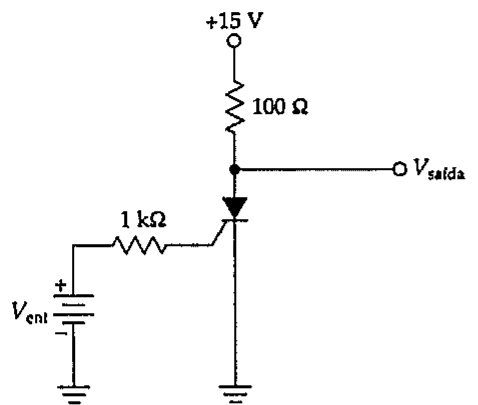

Circuito com SCR alimentado por +15 V através de resistor de 100 Ω, saída Vsaída no anodo, gatilho ligado a resistor de 1 kΩ em série com a fonte Vent; catodo e fonte aterrados.

Circuito com SCR alimentado por +15 V através de resistor de 100 Ω, saída Vsaída no anodo, gatilho ligado a resistor de 1 kΩ em série com a fonte Vent; catodo e fonte aterrados.

Qual opção indica a tensão de entrada (Vent) que dispara o SCR da figura acima?

Ver gabarito

Gabarito: D

Fonte: Gabarito preliminar: Gabarito DEnsM CP-PMS 2017 — Eletricidade — página 4
