Analise o circuito a seguir.

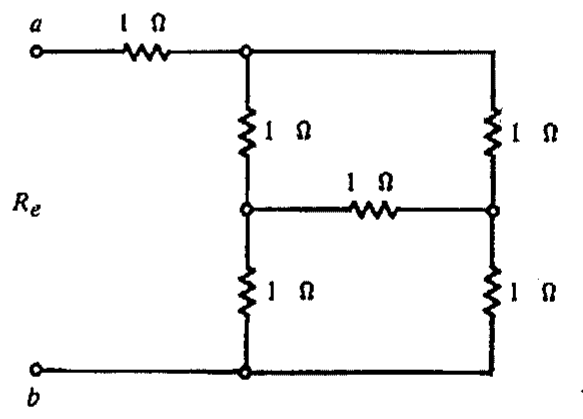

Rede de seis resistores de 1 Ω entre os terminais a e b, com um resistor em série no terminal a seguido de uma malha de dois ramos verticais com dois resistores cada, interligados por um resistor horizontal no ponto médio.

Rede de seis resistores de 1 Ω entre os terminais a e b, com um resistor em série no terminal a seguido de uma malha de dois ramos verticais com dois resistores cada, interligados por um resistor horizontal no ponto médio.

Assinale a opção que apresenta o valor da resistência equivalente Re entre os pontos a e b no circuito da figura acima.

Ver gabarito

Gabarito: B

Fonte: Gabarito preliminar: Gabarito DEnsM CP-PMS 2017 — Eletricidade — página 4
