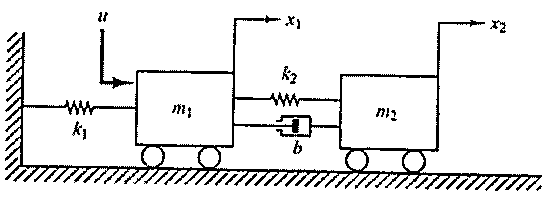

Analise o sistema mecânico abaixo em que, k₁ e k₂ são molas e b é um amortecedor hidráulico.
Considerando componentes ideais e atritos desprezíveis, assinale a opção que apresenta a função de transferência X₁(s)/U(s) do sistema acima.
Dado:
m₁ = m₂ = 1 Kg
k₁ = k₂ = 1 N/m
b = 2 N.s/m
e os deslocamentos:
u(t) é a entrada do sistema; e
x₁(t) e x₂(t) são as saídas do sistema.
Considerando componentes ideais e atritos desprezíveis, assinale a opção que apresenta a função de transferência X₁(s)/U(s) do sistema acima.
Dado:
m₁ = m₂ = 1 Kg
k₁ = k₂ = 1 N/m
b = 2 N.s/m
e os deslocamentos:
u(t) é a entrada do sistema; e
x₁(t) e x₂(t) são as saídas do sistema.
