Questão 7 — Circuitos Hidráulicos (Hidráulica e Pneumática) — Diretoria de Ensino da Marinha (DEnsM) · Marinha do Brasil 2017

Hidráulica e Pneumática Circuitos Hidráulicos

Diretoria de Ensino da Marinha (DEnsM) 2017 Superior

Marinha do Brasil · Professor do Magistério Superior — Engenharia de Controle · Caderno Amarela

Gabarito disponível

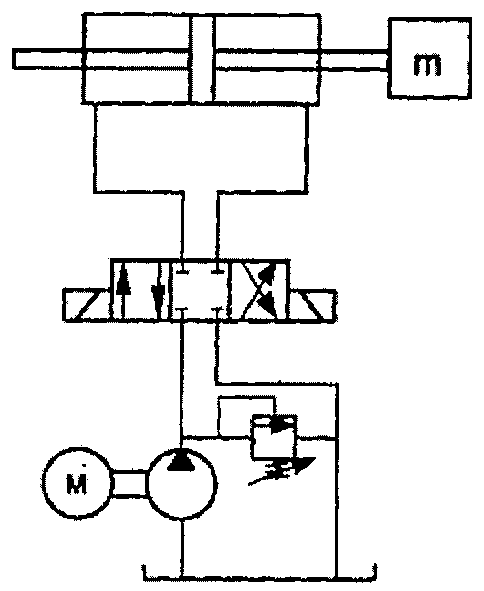

Analise o circuito hidráulico abaixo.

Circuito hidráulico: motor elétrico M acionando bomba, válvula de pressão regulável ligada ao tanque, válvula direcional com acionamentos laterais alimentando um cilindro de haste dupla que move a carga m.

Circuito hidráulico: motor elétrico M acionando bomba, válvula de pressão regulável ligada ao tanque, válvula direcional com acionamentos laterais alimentando um cilindro de haste dupla que move a carga m.

O circuito acima é composto de:

Selecione uma alternativa A) válvula 2/3 acionada manualmente, válvula de alívio e atuador linear de duplo efeito. B) válvula 4/2 acionada por solenoide, válvula de alívio e atuador linear de duplo efeito. C) válvula 2/3 acionada por solenoide, válvula de alívio e atuador linear de duplo efeito. D) válvula 4/3 acionada por solenoide, válvula de alívio e atuador linear de duplo efeito. E) válvula 4/2 acionada por solenoide, válvula de retenção e atuador linear de duplo efeito.
