Questão 13 — Atuadores Pneumáticos (Hidráulica e Pneumática) — Diretoria de Ensino da Marinha (DEnsM) · Marinha do Brasil 2017

Hidráulica e Pneumática Atuadores Pneumáticos

Diretoria de Ensino da Marinha (DEnsM) 2017 Superior

Marinha do Brasil · Professor do Magistério Superior — Engenharia de Controle · Caderno Amarela

Gabarito disponível

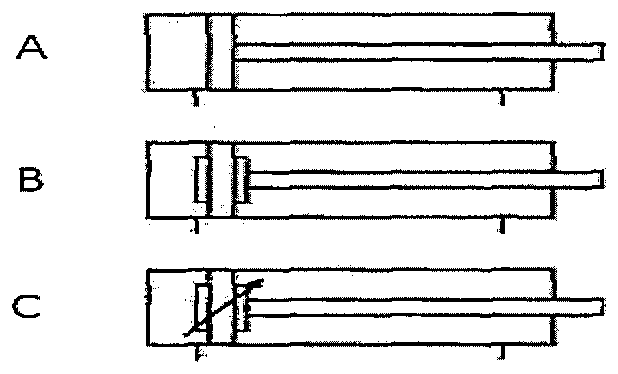

Analise a figura abaixo, que mostra a representação de três (03) atuadores pneumáticos de movimento retilíneo em que o ar comprimido produz movimento nos dois sentidos.

Símbolos de três cilindros pneumáticos identificados por A, B e C; B possui blocos de amortecimento junto ao êmbolo e C possui blocos de amortecimento com seta inclinada.

Símbolos de três cilindros pneumáticos identificados por A, B e C; B possui blocos de amortecimento junto ao êmbolo e C possui blocos de amortecimento com seta inclinada.

O cilindro identificado pela letra C na figura acima é

Selecione uma alternativa A) de dupla ação sem amortecimento. B) de dupla ação com amortecimento não regulável. C) de dupla ação com amortecimento regulável em ambos os lados. D) de ação simples com retorno por força externa. E) de ação dupla sem retorno externo.
