Questão 25 — Eletrônica de Potência: Conversor Boost

Eletrônica de Potência Conversor Boost

Diretoria de Ensino da Marinha (DEnsM) 2017 Superior

Marinha do Brasil · Professor do Magistério Superior — Engenharia de Controle · Caderno Amarela

Gabarito disponível

No conversor Boost apresentado na figura abaixo, o ciclo de trabalho (“duty cycle”) é ajustado para regular a tensão de saída em 50V. A tensão de entrada varia de 10V a 40V e a potência máxima de saída é 100W. Por motivos de estabilidade, esse conversor opera sempre no modo de condução descontínua de corrente. A frequência de chaveamento é de 50 kHz e o gráfico demonstra a variação de corrente de saída em relação a variação do ciclo de trabalho para tensão de saída constante para um conversor cc-cc na fronteira entre a condução contínua e a descontínua.

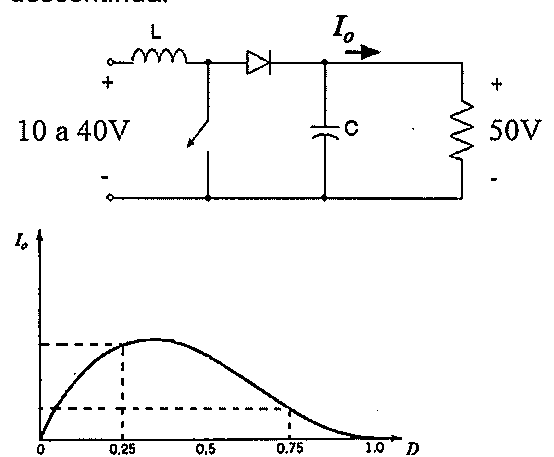

Conversor Boost com entrada de 10 a 40 V, indutor L, chave, diodo, capacitor C e carga com saída de 50 V e corrente Io; abaixo, gráfico de Io em função do ciclo de trabalho D de 0 a 1, com máximo em D = 0,25 e marcação em D = 0,75.

Baseado nas informações acima e considerando que nesse circuito são utilizados componentes ideais, que a capacitância em C é suficientemente alta, mantendo a tensão cc sem oscilação, e que perdas de potência são desprezíveis, assinale a opção que apresenta o valor máximo em micro-henry do indutor L que poderá ser utilizado.
Selecione uma alternativa

Ver gabarito

Gabarito: B

Fonte: Gabarito preliminar: Gabarito DEnsM CP-PMS/2017 — página 7
