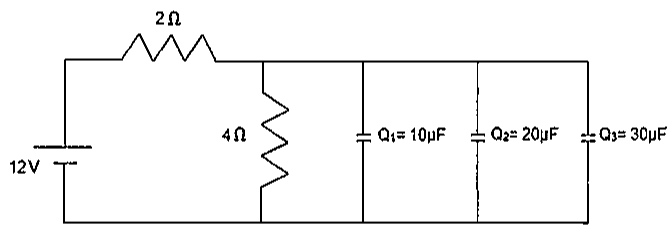

Observe o circuito abaixo.

Fonte de 12 V em série com resistor de 2 Ω, alimentando um resistor de 4 Ω em paralelo com três capacitores rotulados Q1 = 10 μF, Q2 = 20 μF e Q3 = 30 μF.

Fonte de 12 V em série com resistor de 2 Ω, alimentando um resistor de 4 Ω em paralelo com três capacitores rotulados Q1 = 10 μF, Q2 = 20 μF e Q3 = 30 μF.

Calcule a carga nos capacitores Q₁, Q₂ e Q₃, respectivamente, após estarem totalmente carregados e marque a opção correta.

Selecione uma alternativa A) 80 μC, 160 μC e 240 μC. B) 60 μC, 120 μC e 180 μC. C) 40 μC, 80 μC e 120 μC. D) 20 μC, 40 μC e 60 μC. E) 10 μC, 20 μC e 30 μC.

Ver gabarito

Gabarito: A
