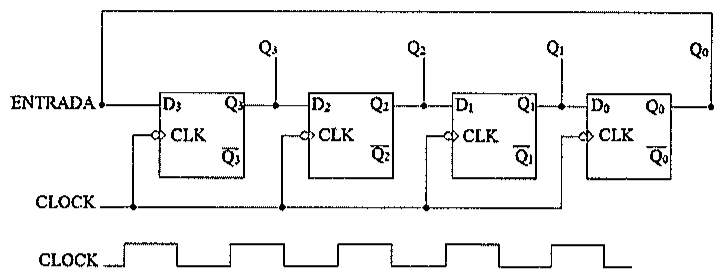

Observe a figura abaixo.
Para o circuito digital da figura acima, sabendo que o estado inicial dos "flip-flops", antes da aplicação do clock, era Q₃= 1, Q₂= 1, Q₁= 0 e Q₀= 0, determine as saídas Q₃, Q₂, Q₁ e Q₀ após a terceira descida do pulso de clock e assinale a opção correta.
