Com relação às instalações elétricas, observe a figura a seguir.

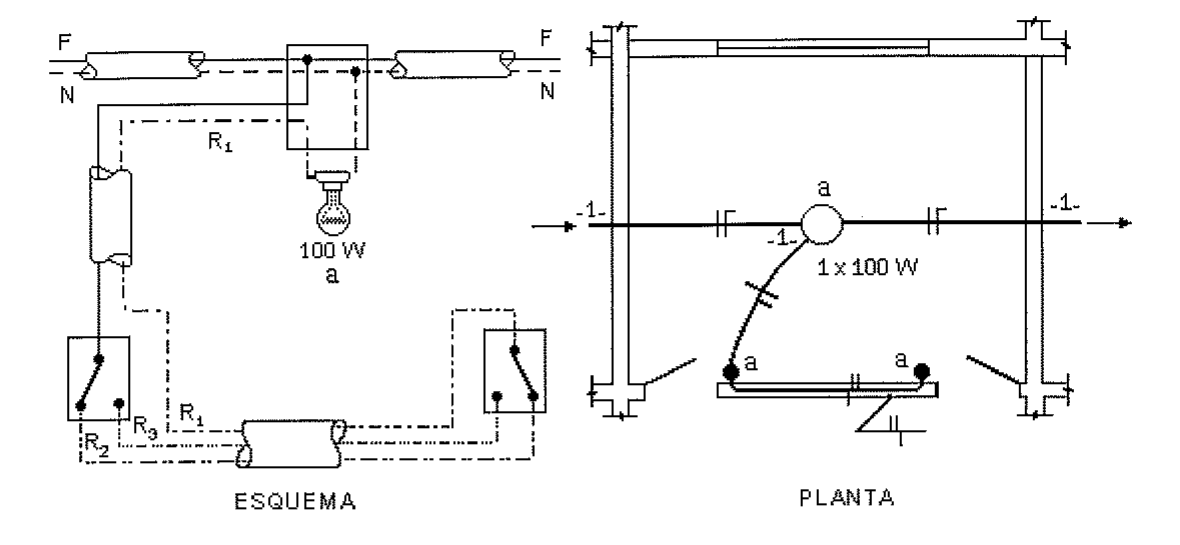

Instalação elétrica de uma lâmpada de 100 W acionada por dois interruptores, apresentada em esquema multifilar (condutores F, N e retornos R1, R2, R3) à esquerda, identificado como ESQUEMA, e em planta baixa com simbologia à direita, identificada como PLANTA.

Instalação elétrica de uma lâmpada de 100 W acionada por dois interruptores, apresentada em esquema multifilar (condutores F, N e retornos R1, R2, R3) à esquerda, identificado como ESQUEMA, e em planta baixa com simbologia à direita, identificada como PLANTA.

A partir da instalação apresentada acima, é correto afirmar que:

Selecione uma alternativa A) trata-se de uma instalação em tensão de 100W. B) estão representados dois interruptores paralelos. C) estão representados um interruptor simples e um interruptor paralelo. D) estão representados um interruptor paralelo e um interruptor intermediário. E) "F" indica a fase, "N" o neutro e "R1", "R2" e "R3" as resistências.
