Questão 29 — Ciclo Brayton (Termodinâmica) — Diretoria de Ensino da Marinha (DEnsM) · Marinha do Brasil 2017

Termodinâmica Ciclo Brayton

Diretoria de Ensino da Marinha (DEnsM) 2017 Superior

Marinha do Brasil · Oficial dos Quadros Complementares (QC-CA e QC-FN) — Máquinas · Caderno Amarela

Gabarito disponível

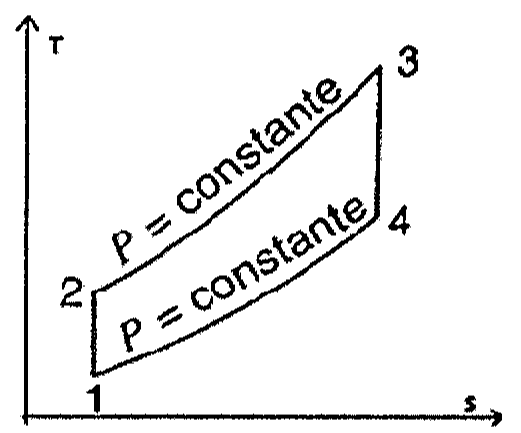

A figura abaixo ilustra o ciclo ideal aberto de Brayton em um diagrama Temperatura versus Entropia.

Diagrama temperatura (T) x entropia (s) do ciclo Brayton com estados 1, 2, 3 e 4; os processos 2-3 e 4-1 estão sobre linhas de pressão constante.

Diagrama temperatura (T) x entropia (s) do ciclo Brayton com estados 1, 2, 3 e 4; os processos 2-3 e 4-1 estão sobre linhas de pressão constante.

Com relação aos processos termodinâmicos indicados no diagrama acima, pode-se afirmar que o processo

Selecione uma alternativa A) 2-3 corresponde ao fornecimento de calor ao ciclo na câmara de combustão da turbina a gás. B) 1-2 corresponde à expansão dos gases na turbina. C) 4-1 corresponde ao fornecimento de calor ao ciclo na câmara de combustão da turbina a gás. D) 2-3 corresponde à descarga dos gases da turbina e à admissão do ar no compressor. E) 3-4 corresponde à compressão do ar no ciclo.
