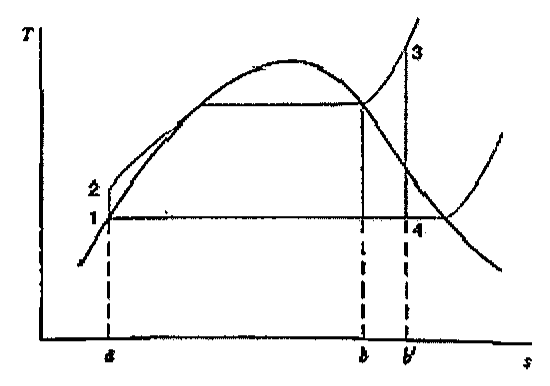

Considere o ciclo ideal de Rankine com superaquecimento representado no diagrama Temperatura versus Entropia da figura abaixo.

Diagrama temperatura (T) x entropia (s) de ciclo Rankine com superaquecimento, com estados 1, 2, 3 e 4 sobre a curva de saturação e marcas a, b e b' no eixo de entropia.

Diagrama temperatura (T) x entropia (s) de ciclo Rankine com superaquecimento, com estados 1, 2, 3 e 4 sobre a curva de saturação e marcas a, b e b' no eixo de entropia.

Seja hᵢ a entalpia do fluido no estado i, onde i = 1, 2, 3, 4. Com relação ao diagrama acima, o trabalho líquido por unidade de massa gerado por esse ciclo é dado por:

Selecione uma alternativa A) (h₂ - h₁) B) (h₃ - h₄) - (h₃ - h₂) C) (h₃ - h₂) D) (h₄ - h₁) E) (h₃ - h₄) - (h₂ - h₁)

Ver gabarito

Gabarito: E
