Observe a treliça a seguir.

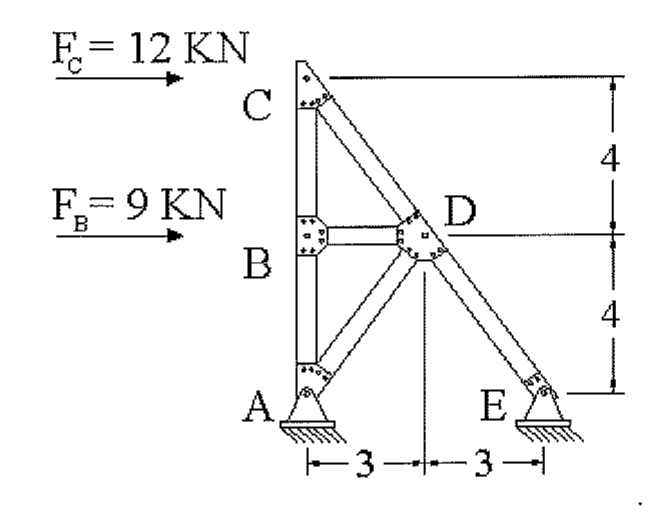

Treliça com nós A, B, C, D e E; forças horizontais FC = 12 KN no nó C e FB = 9 KN no nó B; apoios em A e E; cotas verticais de 4 entre o nível de C e o de D e de 4 entre o nível de D e a base; cotas horizontais de 3 e 3 entre A e E, separadas na vertical que passa por D.

Treliça com nós A, B, C, D e E; forças horizontais FC = 12 KN no nó C e FB = 9 KN no nó B; apoios em A e E; cotas verticais de 4 entre o nível de C e o de D e de 4 entre o nível de D e a base; cotas horizontais de 3 e 3 entre A e E, separadas na vertical que passa por D.

Qual o valor da força normal atuante na barra ED?
