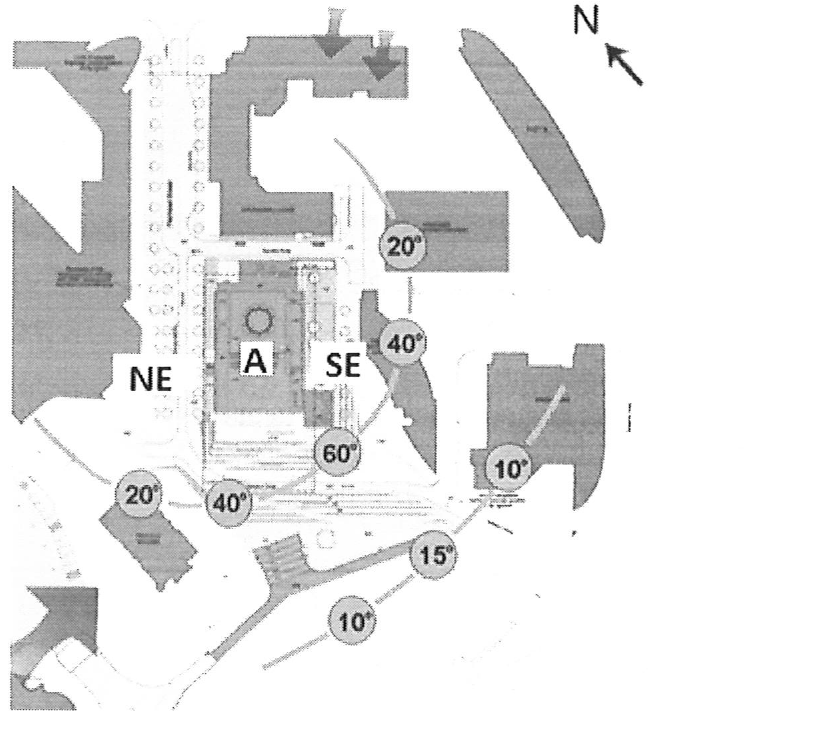

A figura a seguir mostra a implantação do edifício A, com a orientação, direção predominante dos ventos e altura solar, no verão e no inverno.

Planta de implantação do edifício A, com indicação do norte (seta apontando para o canto superior esquerdo), rótulos NE e SE nas laterais do edifício, setas de vento na parte superior e marcações de altura solar de 10°, 15°, 20°, 40° e 60° distribuídas em arcos ao redor do edifício.

Planta de implantação do edifício A, com indicação do norte (seta apontando para o canto superior esquerdo), rótulos NE e SE nas laterais do edifício, setas de vento na parte superior e marcações de altura solar de 10°, 15°, 20°, 40° e 60° distribuídas em arcos ao redor do edifício.

A partir desses dados, é possível afirmar que trata-se de:

Selecione uma alternativa A) clima frio, localizado no hemisfério norte, tendo em vista que, no verão, a altura solar máxima é de 60º e, no inverno, é de 15º. B) clima frio, localizado no hemisfério sul, tendo em vista que, no verão, a altura solar máxima é de 60º e, no inverno, é de 15º. C) clima frio, localizado no hemisfério sul, tendo em vista que, no verão, a altura solar máxima é de 15º e, no inverno, é de 60º. D) clima frio, localizado no hemisfério norte, tendo em vista que, no verão, a altura solar máxima é de 20º e, no inverno, é de 40º. E) clima frio, localizado no hemisfério sul, tendo em vista que, no verão, a altura solar máxima é de 40º e, no inverno, é de 20º.
