Questão 63 — Bombas Centrífugas — Ponto de Operação (Engenharia Hidráulica) — Cebraspe · Tribunal de Contas do Estado de Minas Gerais (TCE/MG) 2026

Engenharia Hidráulica Bombas Centrífugas — Ponto de Operação

Cebraspe 2026 Superior

Tribunal de Contas do Estado de Minas Gerais (TCE/MG) · Analista de Controle Externo – Especialidade: Engenharia

Gabarito disponível

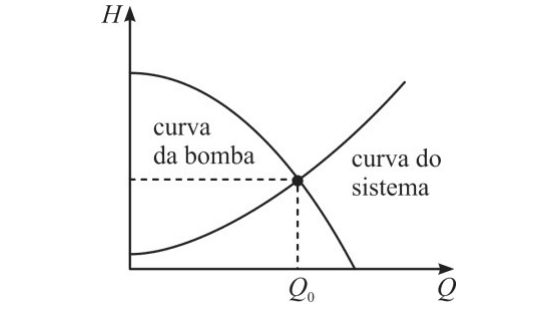

Gráfico esquemático com a altura manométrica H no eixo vertical e a vazão Q no eixo horizontal: a curva da bomba é decrescente e a curva do sistema é crescente; as duas se cruzam em um ponto cuja vazão é indicada como Q0, com linhas tracejadas ligando o ponto aos eixos.

O gráfico precedente representa, de forma esquemática, as curvas características de uma bomba centrífuga (curva da bomba) e de um sistema de recalque de esgotos (curva do sistema), com a altura manométrica (H) variando em função da vazão (Q). Durante o dimensionamento de uma estação elevatória de esgotos, busca-se garantir que o conjunto motobomba opere com máxima eficiência e estabilidade hidráulica.
Com base nas informações apresentadas, assinale a opção correta.

Selecione uma alternativa A) Quando se instala uma bomba em paralelo, o ponto de operação é deslocado para maiores alturas e menores vazões, devido ao aumento da energia total disponível. B) O ponto de operação ocorre quando a bomba fornece a maior altura possível, independentemente da curva do sistema. C) O ponto de operação é definido pela interseção entre a curva da bomba e a curva do sistema, representando a vazão e a altura manométrica reais de funcionamento do conjunto. D) Para aumentar a eficiência, deve-se escolher uma bomba cuja curva característica permaneça abaixo da curva do sistema, reduzindo a potência consumida. E) O aumento da rugosidade da tubulação faz que a curva da bomba se desloque para cima, resultando em maior altura manométrica para a mesma vazão.
