Observe o esquema do circuito abaixo.

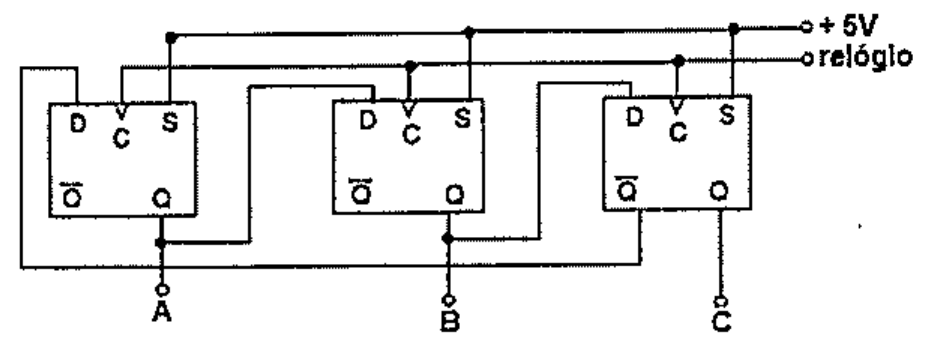

Três flip-flops tipo D com entradas D, C (relógio) e S, saídas Q e Q barra, ligados entre si, alimentação de +5 V e linha de relógio comum; saídas A, B e C indicadas.

Três flip-flops tipo D com entradas D, C (relógio) e S, saídas Q e Q barra, ligados entre si, alimentação de +5 V e linha de relógio comum; saídas A, B e C indicadas.

No esquema do circuito acima, tem-se inicialmente A = B = C = 0. Após 5 pulsos no relógio, as saídas lógicas A, B e C são, respectivamente:

Ver gabarito

Gabarito: A
