Questão 52 — Análise Nodal e Equivalente de Thévenin (Circuitos Elétricos) — Cebraspe · Telecomunicações Brasileiras S.A. (TELEBRAS) 2026

Circuitos Elétricos Análise Nodal e Equivalente de Thévenin

Cebraspe 2026 Superior

Telecomunicações Brasileiras S.A. (TELEBRAS) · Especialista em Gestão de Telecomunicações – Engenheiro – Subatividade: Engenheiro Eletricista

Gabarito disponível

Texto-base:

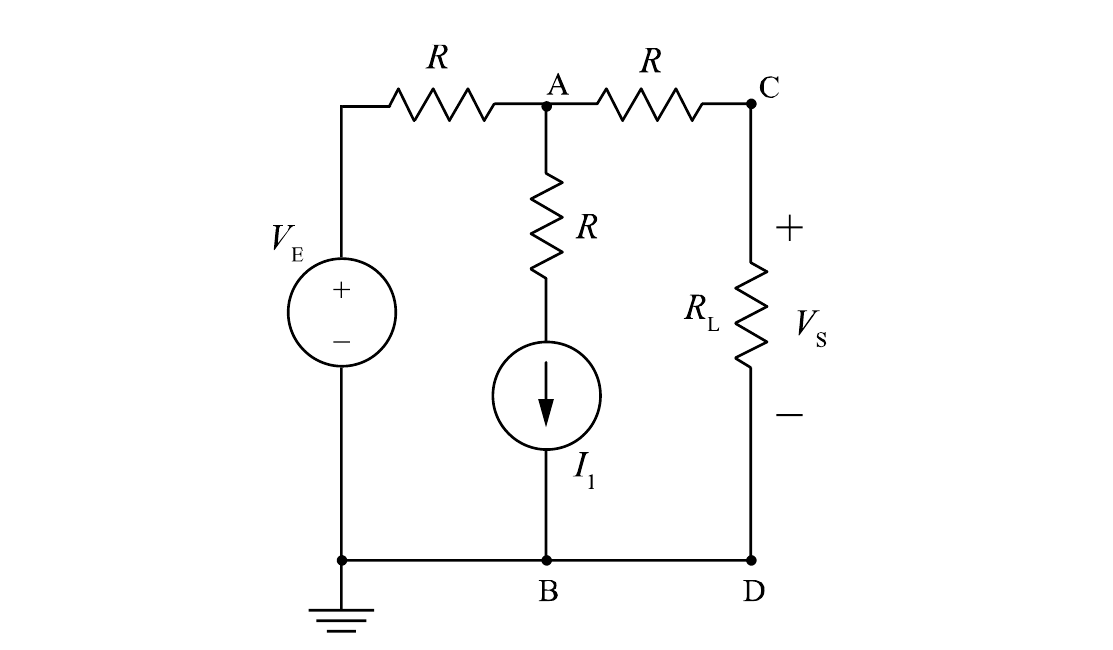

Circuito elétrico: fonte de tensão VE à esquerda, em série com resistor R até o nó A; do nó A, um resistor R em série com fonte de corrente I1 (seta para baixo) desce até o nó B, na referência (terra); do nó A, outro resistor R segue até o nó C; entre os nós C e D está o resistor RL, sobre o qual se indica a tensão VS (+ em C, − em D). Os nós B e D estão na linha inferior, ligada ao terra.

Circuito elétrico: fonte de tensão VE à esquerda, em série com resistor R até o nó A; do nó A, um resistor R em série com fonte de corrente I1 (seta para baixo) desce até o nó B, na referência (terra); do nó A, outro resistor R segue até o nó C; entre os nós C e D está o resistor RL, sobre o qual se indica a tensão VS (+ em C, − em D). Os nós B e D estão na linha inferior, ligada ao terra.

A partir do circuito precedente, em que R = RL = 1 kΩ, VE = 4 V e I1 = 1 mA, julgue os itens que se seguem.

No nó A, (VA − VE)/R − I1 − (VA − VC)/R = 0

Selecione uma alternativa Certo Errado

Ver gabarito

Gabarito: Errado

Fonte: Gabarito preliminar: Gabarito oficial definitivo — Cargo 14
