Questão 57 — Amplificadores Operacionais — Resposta e Função de Transferência (Eletrônica Analógica) — Cebraspe · Telecomunicações Brasileiras S.A. (TELEBRAS) 2026

Eletrônica Analógica Amplificadores Operacionais — Resposta e Função de Transferência

Cebraspe 2026 Superior

Telecomunicações Brasileiras S.A. (TELEBRAS) · Especialista em Gestão de Telecomunicações – Engenheiro – Subatividade: Engenheiro Eletricista

Gabarito disponível

Texto-base:

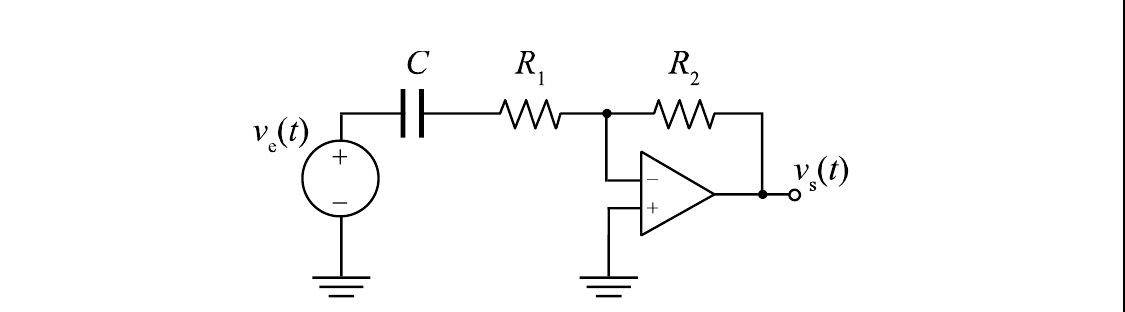

Circuito com amplificador operacional: fonte ve(t) em série com capacitor C e resistor R1 ligados à entrada inversora; resistor R2 de realimentação entre a saída e a entrada inversora; entrada não inversora ligada ao terra; saída vs(t).

Circuito com amplificador operacional: fonte ve(t) em série com capacitor C e resistor R1 ligados à entrada inversora; resistor R2 de realimentação entre a saída e a entrada inversora; entrada não inversora ligada ao terra; saída vs(t).

Com relação ao circuito precedente, em que ve(t) e vs(t) correspondem à entrada e à saída do circuito, respectivamente, julgue os itens a seguir.

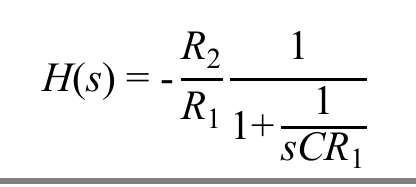

A função de transferência do circuito em questão é dada pela expressão a seguir.
H(s) = −(R2/R1) · 1/(1 + 1/(s·C·R1))

Selecione uma alternativa Certo Errado

Ver gabarito

Gabarito: Certo

Fonte: Gabarito preliminar: Gabarito oficial definitivo — Cargo 14
