Questão 67 — Simplificação de Funções Lógicas (Eletrônica Digital) — Cebraspe · Telecomunicações Brasileiras S.A. (TELEBRAS) 2026

Eletrônica Digital Simplificação de Funções Lógicas

Cebraspe 2026 Superior

Telecomunicações Brasileiras S.A. (TELEBRAS) · Especialista em Gestão de Telecomunicações – Engenheiro – Subatividade: Engenheiro Eletricista

Gabarito disponível

Texto-base:

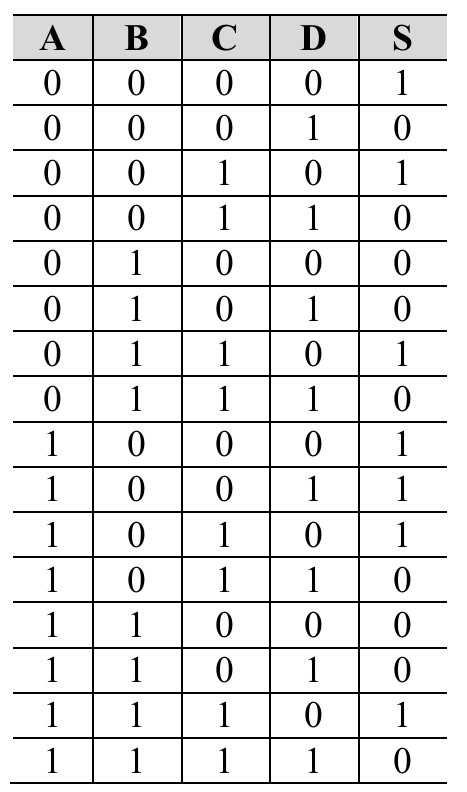

Tabela-verdade com entradas A, B, C, D e saída S. Linhas (A B C D → S): 0000→1; 0001→0; 0010→1; 0011→0; 0100→0; 0101→0; 0110→1; 0111→0; 1000→1; 1001→1; 1010→1; 1011→0; 1100→0; 1101→0; 1110→1; 1111→0.

Tabela-verdade com entradas A, B, C, D e saída S. Linhas (A B C D → S): 0000→1; 0001→0; 0010→1; 0011→0; 0100→0; 0101→0; 0110→1; 0111→0; 1000→1; 1001→1; 1010→1; 1011→0; 1100→0; 1101→0; 1110→1; 1111→0.

Considerando a tabela-verdade precedente, julgue os itens subsequentes.

A expressão lógica S = (B barrado)(D barrado) + B·C·(D barrado) + A·(B barrado)·(C barrado)

S = (B barrado)(D barrado) + B·C·(D barrado) + A·(B barrado)·(C barrado)

corresponde à forma mínima, em soma de produtos, associada à tabela-verdade apresentada, considerando-se a minimização pelo menor número total de literais (variáveis complementadas ou não), conforme o critério clássico de simplificação lógica.

Selecione uma alternativa Certo Errado
