Questão 96 — Análise de Estruturas — Treliças (Engenharia Civil) — Cebraspe · Tribunal de Justiça do Estado do Pará (TJPA) 2025

Engenharia Civil Análise de Estruturas — Treliças

Cebraspe 2025 Superior

Tribunal de Justiça do Estado do Pará (TJPA) · Analista Judiciário – Especialidade: Engenharia Civil

Gabarito disponível

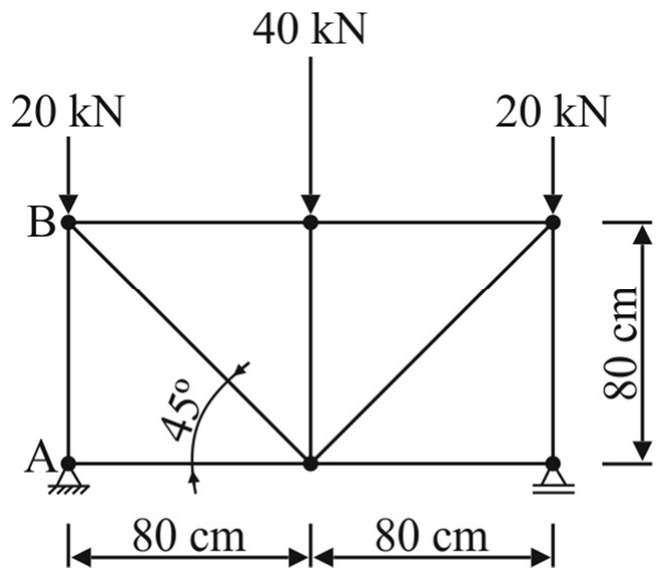

Esquema de treliça plana com dois painéis de 80 cm de largura e altura de 80 cm. Nós superiores: B (à esquerda), central e direito; nós inferiores: A (à esquerda, apoio fixo), central e direito (apoio móvel). Barras: banzos superior e inferior, montantes verticais nas extremidades e no centro, diagonal de B ao nó inferior central (formando 45°) e diagonal do nó inferior central ao nó superior direito. Cargas verticais para baixo: 20 kN em B, 40 kN no nó superior central e 20 kN no nó superior direito.

Considerando a figura precedente, que ilustra o esquema de uma treliça isostática composta por montantes verticais e banzos horizontais e diagonais que formam 45° com as peças adjacentes, julgue o item a seguir, desprezando as resistências das articulações e o peso próprio da estrutura.

O esforço normal atuante no segmento AB é de compressão, com magnitude de 40 kN.

Selecione uma alternativa Certo Errado
