Questão 72 — Amplificadores Operacionais — Filtros Ativos (Eletrônica Analógica) — Cebraspe · Tribunal de Justiça do Estado do Pará (TJPA) 2025

Eletrônica Analógica Amplificadores Operacionais — Filtros Ativos

Cebraspe 2025

Tribunal de Justiça do Estado do Pará (TJPA) · Analista Judiciário – Especialidade: Engenharia Elétrica

Gabarito disponível

Texto-base:

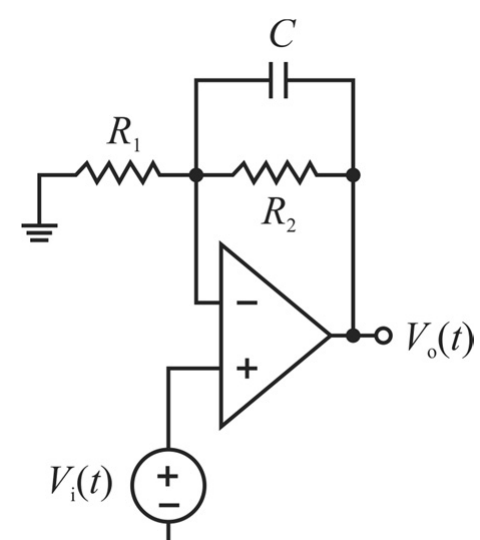

Amplificador operacional com fonte Vi(t) na entrada não inversora, resistor R1 da entrada inversora ao terra e, entre a entrada inversora e a saída Vo(t), resistor R2 em paralelo com capacitor C.

Amplificador operacional com fonte Vi(t) na entrada não inversora, resistor R1 da entrada inversora ao terra e, entre a entrada inversora e a saída Vo(t), resistor R2 em paralelo com capacitor C.

Considerando que todos os componentes usados no circuito precedente são ideais, julgue os itens subsequentes.

A função de transferência H(s) do circuito, no domínio s da transformada de Laplace, é H(s) = 1 + (R2/R1) · 1/(1 + R2·C·s).

Selecione uma alternativa Certo Errado

Ver gabarito

Gabarito: Certo

Fonte: Gabarito preliminar: Gabarito definitivo — Cargo 13
