Questão 77 — Portas Lógicas CMOS (Eletrônica Digital) — Cebraspe · Tribunal de Justiça do Estado do Pará (TJPA) 2025

Eletrônica Digital Portas Lógicas CMOS

Cebraspe 2025

Tribunal de Justiça do Estado do Pará (TJPA) · Analista Judiciário – Especialidade: Engenharia Elétrica

Gabarito disponível

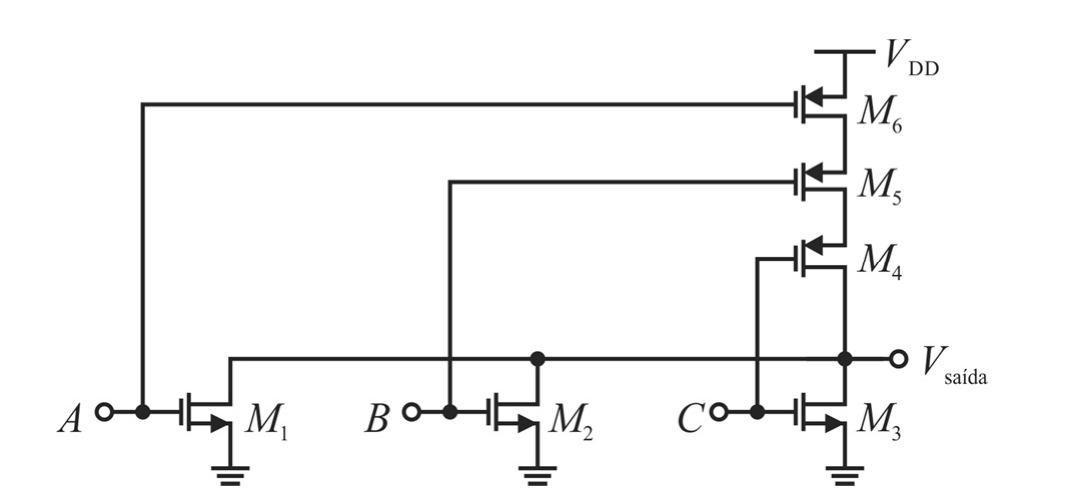

Circuito CMOS com entradas A, B e C: transistores M6, M5 e M4 empilhados entre VDD e a saída Vsaída, e transistores M1, M2 e M3 ligados entre a saída e o terra, cada par controlado por uma das entradas.

Com base no circuito precedente, que utiliza transistores MOSFET em tecnologia CMOS, julgue o item subsecutivo.

O circuito utiliza três transistores PMOS conectados em série e três transistores NMOS conectados em paralelo, formando uma arquitetura típica de uma porta NAND de três entradas.

Selecione uma alternativa Certo Errado

Ver gabarito

Gabarito: Errado

Fonte: Gabarito preliminar: Gabarito definitivo — Cargo 13
