Observe a figura abaixo:

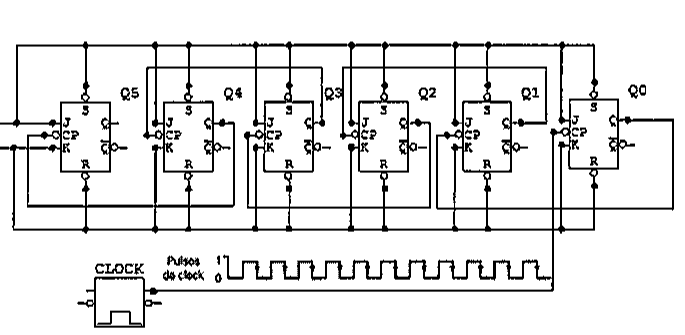

Seis flip-flops JK (Q5 a Q0) com entradas de preset (S) e clear (R), ligações de realimentação entre os estágios e gerador de pulsos de clock.

Seis flip-flops JK (Q5 a Q0) com entradas de preset (S) e clear (R), ligações de realimentação entre os estágios e gerador de pulsos de clock.

Inicialmente todos os PRE e CLR estão em nível alto e os estados Q₅,Q₄,Q₃,Q₂,Q₁,Q₀ =1.
Assinale a alternativa que corresponde, respectivamente, à frequêcia de saída no último FF (Q₅) para uma frequência de clock de entrada igual a 2Mhz e ao estado (Q₅,Q₄,Q₃,Q₂,Q₁,Q₀) após 130 pulsos.

Selecione uma alternativa A) 31,25Khz e 000001₂ B) 62,50Khz e 000001₂. C) 3,125Khz e 000000₂. D) 31,25Khz e 000000₂. E) 62,50Khz e 000000₂.
