Observe a figura abaixo

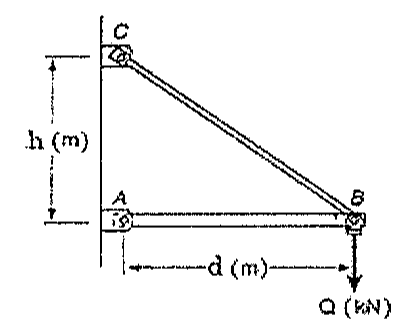

Estrutura com barra horizontal AB e barra inclinada BC articuladas por pinos em A, B e C a uma parede vertical; altura h (m) entre A e C, distância d (m) entre A e B e carga Q (kN) vertical para baixo aplicada em B.

Estrutura com barra horizontal AB e barra inclinada BC articuladas por pinos em A, B e C a uma parede vertical; altura h (m) entre A e C, distância d (m) entre A e B e carga Q (kN) vertical para baixo aplicada em B.

Considere a estrutura da Figura representada acima, das barras AB e BC, que suportam com segurança uma carga Q aplicada no ponto B. Sabe-se que nos pontos A, B e C as barras estão articuladas com pinos cilíndricos do mesmo material das barras. Que tipo de tensão atua respectivamente na barra BC e nos pinos A e C?

Selecione uma alternativa A) Tração e compressão. B) Flexão e compressão. C) Torção e cisalhamento. D) Tração e cisalhamento. E) Flexão e torção.
