Uma máquina de Máquinas de Fluxo pode ser classificada segundo a direção do escoamento. Relacione os desenhos com as respectivas classificações e assinale a opção que apresenta a sequência correta.

I- Radiais
II- Mistas
III- Axiais

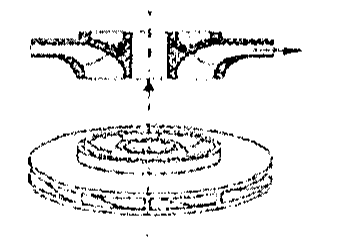

( ) Primeiro desenho: corte de rotor com escoamento entrando axialmente e saindo na direção perpendicular ao eixo, e vista em perspectiva do rotor em forma de disco.

Primeiro desenho: corte de rotor com escoamento entrando axialmente e saindo na direção perpendicular ao eixo, e vista em perspectiva do rotor em forma de disco.

( )

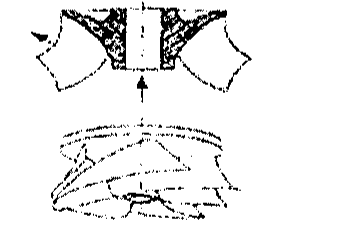

Segundo desenho: corte de rotor com escoamento entrando axialmente e saindo em direção inclinada, e vista em perspectiva do rotor com pás torcidas.

( )

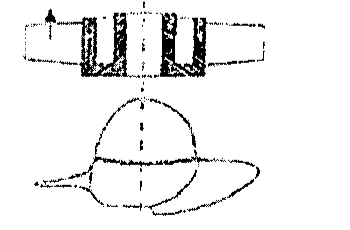

Terceiro desenho: corte de rotor com escoamento paralelo ao eixo, e vista em perspectiva de hélice com pás.

Selecione uma alternativa A) (I) (II) (III) B) (I) (III) (II) C) (II) (I) (III) D) (III) (I) (II) E) (III) (II) (I)
