Observe a figura abaixo:
Um pesquisador desejava classificar um ciclone L no hemisfério norte que se movia para NE utilizando o diagrama de fase criado por Hart (2003). Para isso ele empregou dados obtidos por radiossondagens simultâneas nos pontos de A a F conforme esquema da figura acima.

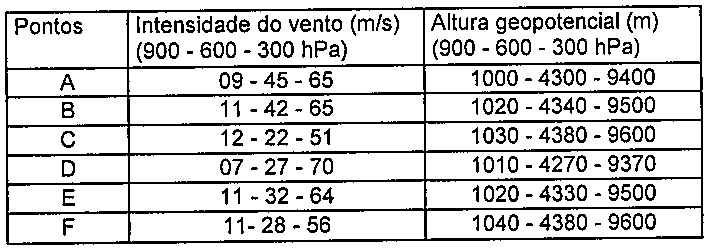

A tabela a seguir resume os dados da radiossondagem para cada ponto nos níveis de interesse.

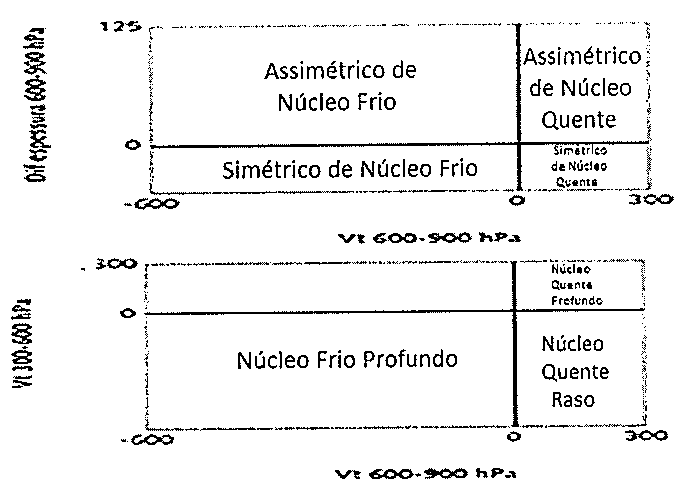

Assumindo que os pontos selecionados são representativos do ciclone, o pesquisador estimou os quadrantes em que se posicionaria o ciclone no diagrama a seguir:
Assinale a opção que apresenta os quadrantes obtidos pelo pesquisador.
Um pesquisador desejava classificar um ciclone L no hemisfério norte que se movia para NE utilizando o diagrama de fase criado por Hart (2003). Para isso ele empregou dados obtidos por radiossondagens simultâneas nos pontos de A a F conforme esquema da figura acima.
A tabela a seguir resume os dados da radiossondagem para cada ponto nos níveis de interesse.
Assumindo que os pontos selecionados são representativos do ciclone, o pesquisador estimou os quadrantes em que se posicionaria o ciclone no diagrama a seguir:
Assinale a opção que apresenta os quadrantes obtidos pelo pesquisador.
