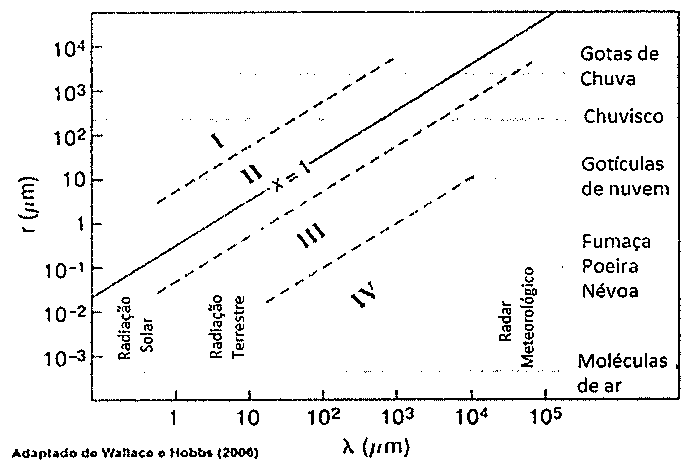

Observe o gráfico abaixo:
Teoricamente é possível descrever a eficiência de espalhamento de uma partícula de raio r para uma radiação incidente de comprimento de onda λ, como função de um parâmetro de tamanho adimensional x definido pela razão 2πr/λ. O gráfico acima apresenta o parâmetro de tamanho x como função do comprimento de onda (λ) da radiação incidente e do raio da partícula (r). Os números romanos de I a IV representam os diferentes regimes de espalhamento de acordo com x e podem ser associados à interação entre os exemplos de radiação incidente elencados nas abscissas e os exemplos de partícula alvo listados nas ordenadas. Sendo assim, assinale a opção que apresenta a correta associação entre o algarismo romano, o regime de espalhamento preponderante, a radiação incidente e a partícula alvo.
Teoricamente é possível descrever a eficiência de espalhamento de uma partícula de raio r para uma radiação incidente de comprimento de onda λ, como função de um parâmetro de tamanho adimensional x definido pela razão 2πr/λ. O gráfico acima apresenta o parâmetro de tamanho x como função do comprimento de onda (λ) da radiação incidente e do raio da partícula (r). Os números romanos de I a IV representam os diferentes regimes de espalhamento de acordo com x e podem ser associados à interação entre os exemplos de radiação incidente elencados nas abscissas e os exemplos de partícula alvo listados nas ordenadas. Sendo assim, assinale a opção que apresenta a correta associação entre o algarismo romano, o regime de espalhamento preponderante, a radiação incidente e a partícula alvo.
