Gabarito disponível
Observe a figura abaixo:

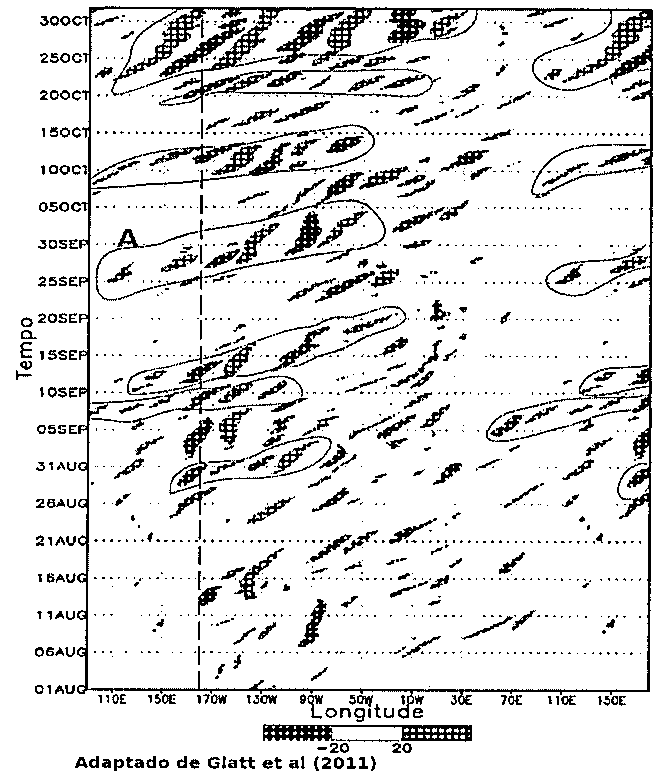

A figura exibe um diagrama de Hovmöller convencional da componente meridional do vento, v (ms⁻¹, em hachurado), ao longo da superfície isentrópica de 330K, mediada entre 40° e 60°N para o período entre agosto e outubro de um ano específico. Para facilitar a observação, a região ao oeste da linha internacional da data (em tracejado vertical) foi plotada duas vezes de maneira similar a um rótulo aberto transpassado. No diagrama foram circulados por linhas contínuas os diferentes trens de ondas de Rossby que se propagaram ao longo do período, sendo um desses pacotes de ondas referenciado com a letra A. Estimadas a partir do diagrama, Vg é a componente zonal da velocidade de grupo do pacote A e c é componente zonal da velocidade de fase do último distúrbio desenvolvido corrente abaixo nesse trem de ondas. Dessa forma é correto afirmar que:
A figura exibe um diagrama de Hovmöller convencional da componente meridional do vento, v (ms⁻¹, em hachurado), ao longo da superfície isentrópica de 330K, mediada entre 40° e 60°N para o período entre agosto e outubro de um ano específico. Para facilitar a observação, a região ao oeste da linha internacional da data (em tracejado vertical) foi plotada duas vezes de maneira similar a um rótulo aberto transpassado. No diagrama foram circulados por linhas contínuas os diferentes trens de ondas de Rossby que se propagaram ao longo do período, sendo um desses pacotes de ondas referenciado com a letra A. Estimadas a partir do diagrama, Vg é a componente zonal da velocidade de grupo do pacote A e c é componente zonal da velocidade de fase do último distúrbio desenvolvido corrente abaixo nesse trem de ondas. Dessa forma é correto afirmar que:
