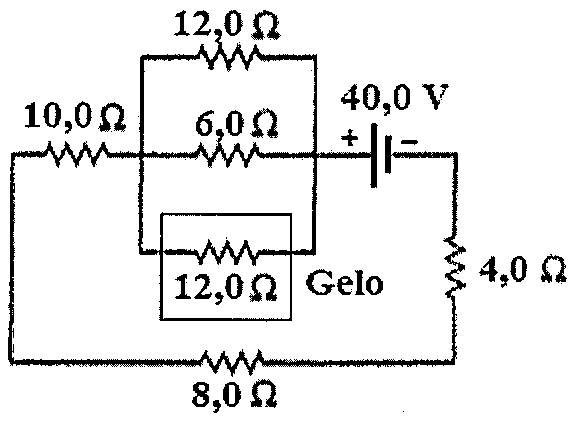

Propõe-se a realização de um experimento no qual um resistor de 12,0 Ω está inserido dentro de um bloco de gelo a 0 ºC. O circuito montado está apresentado na figura abaixo.

Circuito com bateria de 40,0 V; resistor de 10,0 Ω em série com um conjunto em paralelo de resistores de 12,0 Ω, 6,0 Ω e 12,0 Ω (este último dentro do bloco de gelo); resistores de 4,0 Ω e 8,0 Ω completam a malha.

Circuito com bateria de 40,0 V; resistor de 10,0 Ω em série com um conjunto em paralelo de resistores de 12,0 Ω, 6,0 Ω e 12,0 Ω (este último dentro do bloco de gelo); resistores de 4,0 Ω e 8,0 Ω completam a malha.

A bateria tem resistência interna desprezível, e o calor latente de fusão para o gelo é de 3,34x10⁵ J/kg. Sendo assim, qual é o valor da taxa (em g/s) em que esse circuito derreterá o gelo?

Selecione uma alternativa A) 0,570x10⁻⁵ B) 0,573x10⁻⁴ C) 0,572x10⁻³ D) 0,575x10⁻² E) 0,578x10⁻¹

Ver gabarito

Gabarito: D
