Questão 11 — Diagrama de Fases Ferro-Carbono (Ciência dos Materiais) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2021

Ciência dos Materiais Diagrama de Fases Ferro-Carbono

Serviço de Seleção do Pessoal da Marinha (SSPM) 2021

Marinha do Brasil · Corpo Auxiliar de Praças da Marinha (CP-CAP) — Metalurgia · Caderno Amarela

Gabarito disponível

Considere o diagrama de fases Fe-C na figura abaixo.

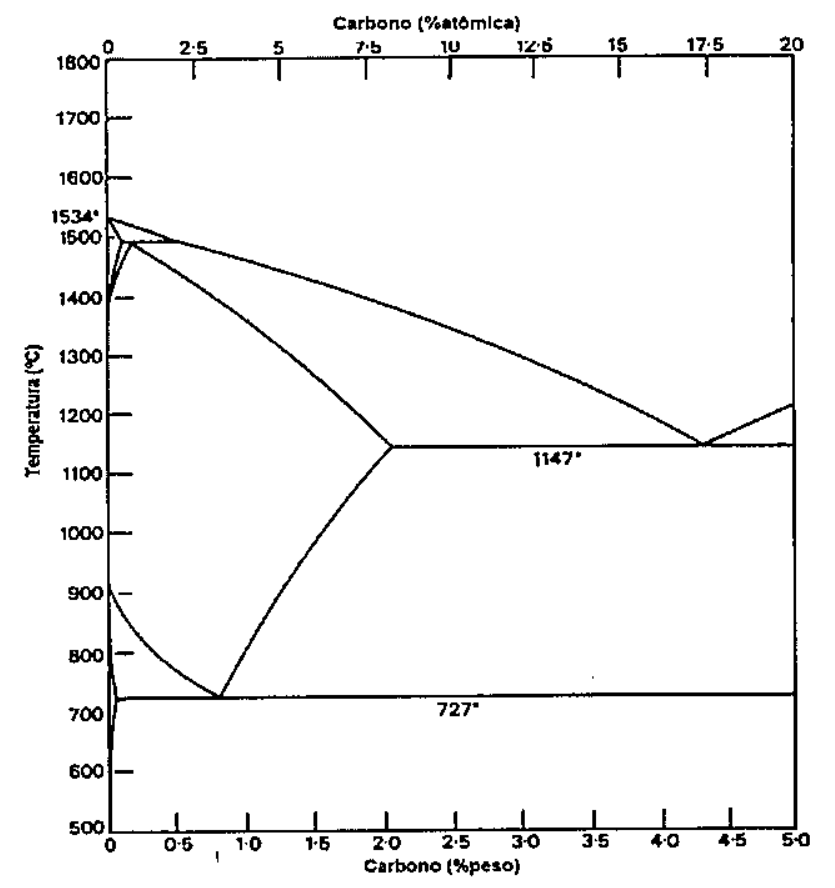

Diagrama de fases ferro-carbono com temperatura (°C) de 500 a 1800 no eixo vertical e teor de carbono em % peso (0 a 5,0) no eixo inferior e em % atômica (0 a 20) no eixo superior; indicadas as temperaturas de 1534°, 1147° e 727°.

Diagrama de fases ferro-carbono com temperatura (°C) de 500 a 1800 no eixo vertical e teor de carbono em % peso (0 a 5,0) no eixo inferior e em % atômica (0 a 20) no eixo superior; indicadas as temperaturas de 1534°, 1147° e 727°.

Supondo que haja uma liga contendo 1% em peso de carbono, utilizando o diagrama acima, assinale a opção que apresenta as fases existentes nas temperaturas de (I) 1400 °C, (II) 1200 °C, (III) 750 °C e (IV) 600 °C.

Selecione uma alternativa A) (I) Ferrita e líquido; (II) ferrita; (III) ferrita e cementita proeutetoide; e (IV) ferrita eutetoide, cementita eutetoide e cementita proeutetoide. B) (I) Austenita e líquido; (II) austenita; (III) cementita e ferrita proeutetoide; e (IV) cementita e ferrita proeutetoide. C) (I) Ferrita e líquido; (II) cementita; (III) austenita e ferrita proeutetoide; e (IV) cementita e ferrita proeutetoide. D) (I) Cementita e líquido; (II) cementita; (III) cementita e ferrita proeutetoide; e (IV) ferrita eutetoide, cementita eutetoide e ferrita proeutetoide. E) (I) Austenita e líquido; (II) austenita; (III) austenita e cementita proeutetoide; e (IV) ferrita eutetoide, cementita eutetoide e cementita proeutetoide.
