Questão 28 — Nomenclatura de Engrenagens (Elementos de Máquinas) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2021

Elementos de Máquinas Nomenclatura de Engrenagens

Serviço de Seleção do Pessoal da Marinha (SSPM) 2021

Marinha do Brasil · Motores · Caderno Amarela

Gabarito disponível

Observe a figura abaixo e assinale a opção que apresenta a correta nomenclatura das partes identificadas da engrenagem.

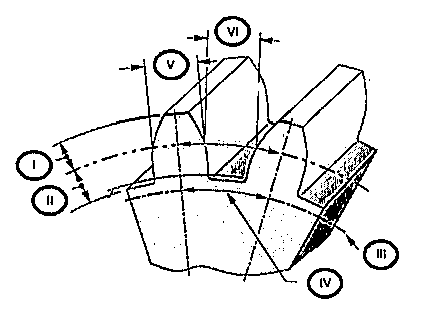

Detalhe de dentes de engrenagem com seis cotas identificadas por algarismos romanos I a VI.

Detalhe de dentes de engrenagem com seis cotas identificadas por algarismos romanos I a VI.

Selecione uma alternativa A) I-dedendo / II-adendo / III-circunferência de base / IV-passo circular de base / V-espessura do dente/ VI-largura do vão B) I- dedendo / II- adendo / III-circunferência externa / IV-passo circular externo / V-espessura do dente/ VI-flanco C) I- adendo / II- dedendo / III- circunferência de base / IV-passo circular de base / V-espessura do dente/ VI-largura do vão D) I- adendo / II- dedendo / III-circunferência externa/ IV-passo circular externo/ V-espessura do dente/ VI-flanco E) I- adendo / II- dedendo / III-circunferência de base/ IV-passo circular de base/ V-espessura do dente/ VI-folga
