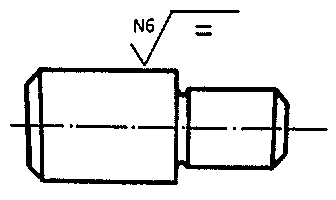

Na figura abaixo, está indicada a simbologia que representa o acabamento superficial desejado na peça.
Sobre rugosidade superficial, e de acordo com a figura acima, analise as afirmativas a seguir e assinale a opção correta.
I- A indicação da classe de rugosidade está localizada no interior do símbolo.
II- A unidade da rugosidade superficial está representada em microns.
III- Abaixo da linha horizontal do símbolo, está representado o processo de usinagem da peça.
IV- A medida da rugosidade, a menos que haja indicação em contrário, será sempre pelo valor de Ra (desvio médio aritmético).
Sobre rugosidade superficial, e de acordo com a figura acima, analise as afirmativas a seguir e assinale a opção correta.
I- A indicação da classe de rugosidade está localizada no interior do símbolo.
II- A unidade da rugosidade superficial está representada em microns.
III- Abaixo da linha horizontal do símbolo, está representado o processo de usinagem da peça.
IV- A medida da rugosidade, a menos que haja indicação em contrário, será sempre pelo valor de Ra (desvio médio aritmético).
