Questão 48 — Tipos de Engrenagens (Elementos de Máquinas) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2021

Elementos de Máquinas Tipos de Engrenagens

Serviço de Seleção do Pessoal da Marinha (SSPM) 2021

Marinha do Brasil · Motores · Caderno Amarela

Gabarito disponível

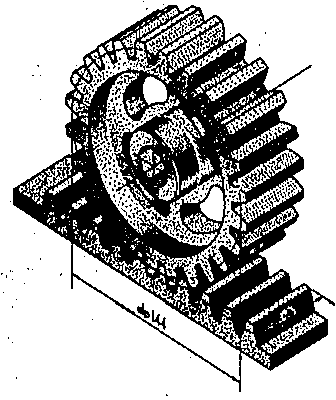

Observe a figura a seguir.

Engrenagem montada sobre peça dentada reta, em perspectiva, com cota de comprimento na base.

A figura acima representa um conjunto de:

Selecione uma alternativa A) engrenagem e pinhão. B) engrenagem cilíndrica de dentes retos e cremalheira. C) engrenagem helicoidal de dentes cilíndricos e cremalheira. D) engrenagem cônica de dentes helicoidais e cremalheira. E) engrenagem toroidal de dentes retos e cremalheira.

Ver gabarito

Gabarito: B

Fonte: Gabarito preliminar: Gabarito final SSPM CP-CAP 2021 — página 14
