Em uma dada edificação, recomenda-se locar os pilares de modo que resultem em vigas e lajes com vãos de mesma ordem de grandeza. Quando as dimensões dos vãos são de ordem de grandeza diferentes, podem existir as situações ilustradas nos esquemas em corte a seguir (adaptado de Rebello, 2000):

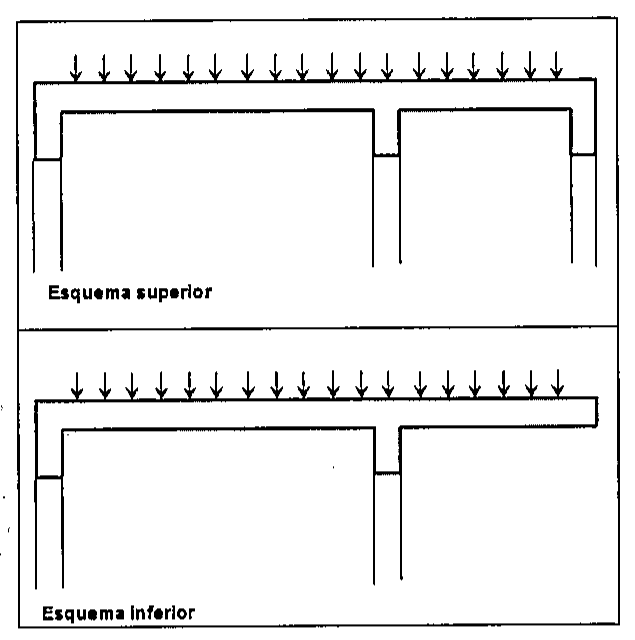

Dois esquemas em corte com carga distribuída representada por setas verticais. Esquema superior: viga contínua sobre três pilares, com um vão maior à esquerda e um vão menor à direita. Esquema inferior: mesma viga sem o pilar extremo direito, formando um balanço sobre o vão menor.

Dois esquemas em corte com carga distribuída representada por setas verticais. Esquema superior: viga contínua sobre três pilares, com um vão maior à esquerda e um vão menor à direita. Esquema inferior: mesma viga sem o pilar extremo direito, formando um balanço sobre o vão menor.

Em relação à figura mostrada, observando o comportamento estrutural dos elementos nos dois esquemas acima, é correto afirmar que:

Selecione uma alternativa A) o esquema superior apresenta um desequilíbrio do balanço de forças, sendo necessário substituir o pilar central por um tirante, para resistir aos carregamentos de tração. B) no esquema superior, a laje de vão menor tende, por influência da laje de vão maior, a ser submetida apenas a momentos fletores negativos. C) no esquema superior, o pilar extremo (à direita) do menor vão está sujeito à compressão, atuando como um tirante, e não como um pilar convencional onde a força de tração é preponderante. D) o esquema inferior apresenta uma solução estrutural otimizada, pois proporciona que o trecho em balanço da viga esteja livre de momentos fletores. E) no esquema inferior, a eliminação do pilar extremo do menor vão, criando-se um balanço, permite que o menor trecho esteja submetido a esforço cortante nulo, o que torna a estrutura mais econômica.
