Questão 20 — Circuitos Elétricos — Energia em Capacitores e Indutores (Física) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2021

Física Circuitos Elétricos — Energia em Capacitores e Indutores

Serviço de Seleção do Pessoal da Marinha (SSPM) 2021 Superior

Marinha do Brasil · Corpo de Engenheiros da Marinha (CP-CEM) — Prova Comum a Todas as Engenharias · Caderno Amarela

Gabarito disponível

Considere o circuito da figura baixo, em que ocorrem duas fases sucessivas, fase 1 e fase 2. Na fase 1, a chave S₁ encontra-se fechada e a chave S₂ aberta durante longo tempo. Na fase 2, a chave S₁ encontra-se aberta e a chave S₂ fechada durante longo tempo.

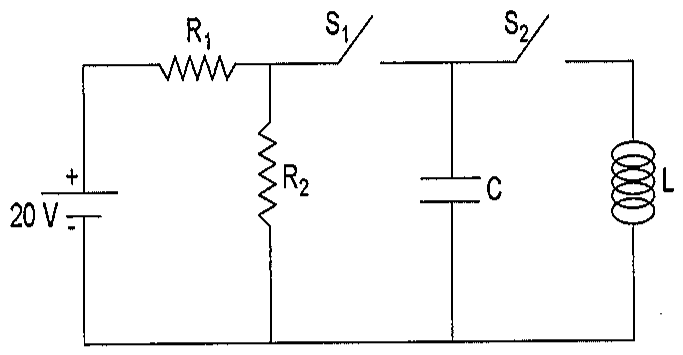

Fonte de 20 V em série com R1, R2 em paralelo com a fonte após R1; chave S1 liga esse trecho a um capacitor C; chave S2 liga o capacitor a um indutor L.

Fonte de 20 V em série com R1, R2 em paralelo com a fonte após R1; chave S1 liga esse trecho a um capacitor C; chave S2 liga o capacitor a um indutor L.

Calcule a energia total armazenada no circuito durante a fase 2 e assinale a opção correta.
Dados: R₁ = 6,0 kΩ ; R₂ = 4,0 kΩ ; C = 1,0 μF e L = 15 mH.
