Analise as vistas ortográficas a seguir.

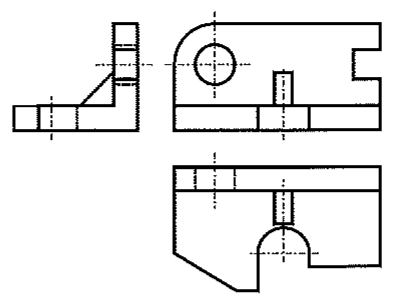

Três vistas ortográficas de uma peça: vista lateral em L com nervura, vista frontal com furo circular, rasgo retangular na lateral direita e pino central, e vista superior com canto chanfrado e recorte semicircular, com linhas de centro e arestas ocultas tracejadas.

Três vistas ortográficas de uma peça: vista lateral em L com nervura, vista frontal com furo circular, rasgo retangular na lateral direita e pino central, e vista superior com canto chanfrado e recorte semicircular, com linhas de centro e arestas ocultas tracejadas.

De acordo com a teoria da projeção ortográfica, qual das figuras abaixo corresponde ao objeto representado acima?

Ver gabarito

Gabarito: D
