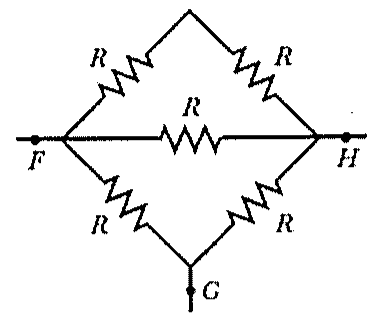

A figura abaixo mostra cinco resistores de 5,00 Ω. Determine a resistência equivalente entre os pontos F e G e assinale a opção correta.

Circuito em losango com cinco resistores R: dois no ramo superior entre F e H passando pelo vértice superior, um resistor horizontal direto entre F e H, e dois no ramo inferior entre F e H passando pelo vértice inferior, onde está o terminal G.

Circuito em losango com cinco resistores R: dois no ramo superior entre F e H passando pelo vértice superior, um resistor horizontal direto entre F e H, e dois no ramo inferior entre F e H passando pelo vértice inferior, onde está o terminal G.

Ver gabarito

Gabarito: B
