Questão 50 — Circuitos Elétricos — Potência em Circuitos Resistivos (Engenharia Elétrica) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2021

Engenharia Elétrica Circuitos Elétricos — Potência em Circuitos Resistivos

Serviço de Seleção do Pessoal da Marinha (SSPM) 2021 Superior

Marinha do Brasil · Oficial dos Quadros Complementares da Armada e de Fuzileiros Navais (CP-QC-CA e CP-QC-FN) — Sistemas de Armas · Caderno Amarela

Gabarito disponível

Determine a potência fornecida pela fonte do circuito abaixo e assinale a opção correta.

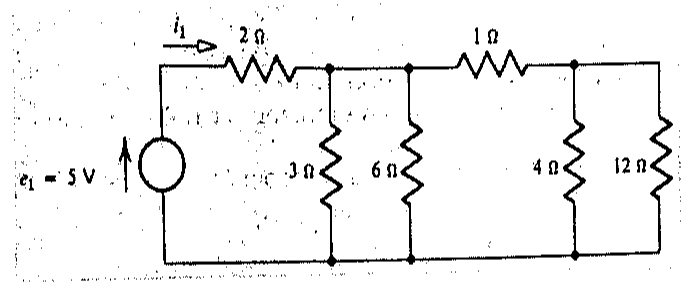

Circuito com fonte de tensão e1 = 5 V, corrente i1 passando por resistor de 2 Ω, seguido de resistores de 3 Ω e 6 Ω em paralelo, resistor série de 1 Ω e resistores de 4 Ω e 12 Ω em paralelo.

Circuito com fonte de tensão e1 = 5 V, corrente i1 passando por resistor de 2 Ω, seguido de resistores de 3 Ω e 6 Ω em paralelo, resistor série de 1 Ω e resistores de 4 Ω e 12 Ω em paralelo.

Ver gabarito

Gabarito: E

Fonte: Gabarito preliminar: Gabarito final após recursos — página 4 (Sistema de Armas)
