Questão 2 — Diagrama Ladder (Automação Industrial) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2021

Automação Industrial Diagrama Ladder

Serviço de Seleção do Pessoal da Marinha (SSPM) 2021

Marinha do Brasil · Quadro Técnico de Praças da Armada (QTPA) — Eletroeletrônica · Caderno Amarela

Gabarito disponível

Considere o diagrama LADDER do sistema de automação abaixo.

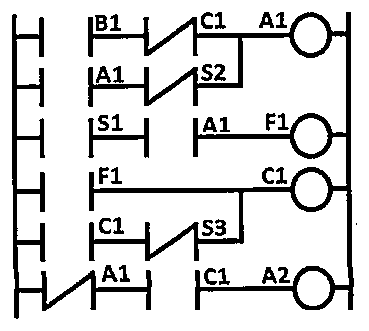

Diagrama Ladder com seis linhas envolvendo os contatos B1, C1, A1, S2, S1, F1, S3 e as bobinas A1, F1, C1 e A2.

Diagrama Ladder com seis linhas envolvendo os contatos B1, C1, A1, S2, S1, F1, S3 e as bobinas A1, F1, C1 e A2.

No diagrama acima, os dispositivos rotulados com prefixo "A" representam atuadores, "F" ferramentas acionadas, "S" sensores e "B" botões. Os sinais provenientes dos botões são momentâneos (ocorrem em pulso). Assim, assinale a opção correta.

Selecione uma alternativa A) A ferramenta pode ser acionada de forma independente da ação prévia de qualquer sensor ou atuador. B) A cada passo de movimentação de cada um dos atuadores deve haver um acionamento correspondente do botão B1. C) Caso sejam acionados sequencialmente os dispositivos B1, S1, S2 e S3, sequencialmente atuarão os dispositivos A1, F1 e A2. D) O contato aberto C1 junto ao contato fechado S3 formam um selo com A1, garantindo que, com a retirada do sinal S1, A2 permaneça acionado. E) Caso sejam acionados sequencialmente os dispositivos S1, B1, S2 e S3, sequencialmente atuarão os dispositivos F1, A1 e A2.
