Observe o circuito abaixo:

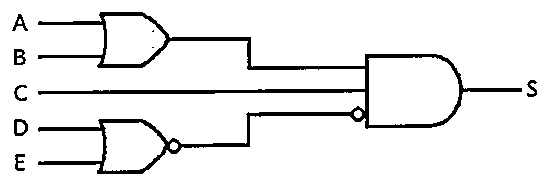

Circuito lógico: porta OU com entradas A e B, porta NOR com entradas D e E, e porta E com entradas da porta OU, C e saída da NOR por entrada invertida, gerando S.

Circuito lógico: porta OU com entradas A e B, porta NOR com entradas D e E, e porta E com entradas da porta OU, C e saída da NOR por entrada invertida, gerando S.

A expressão booleana executada pelo circuito apresentado acima é igual a:

Ver gabarito

Gabarito: A
