Gabarito disponível
Considere a equação lógica expressa a seguir:
F = ABC'D' + ABC'D + AB'C'D + ABCD + AB'CD + ABCD' + AB'CD'

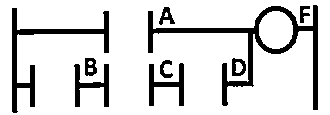

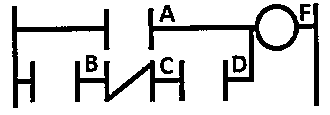

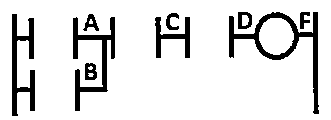

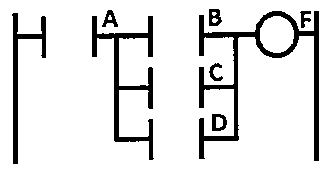

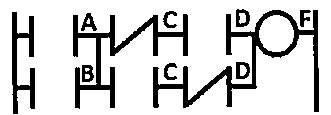

Assinale a opção que equivalentemente expressa a mesma função dessa equação, em forma de diagrama LADDER.
F = ABC'D' + ABC'D + AB'C'D + ABCD + AB'CD + ABCD' + AB'CD'
Assinale a opção que equivalentemente expressa a mesma função dessa equação, em forma de diagrama LADDER.
