Questão 50 — Circuito RLC Série — Ressonância e Potência (Eletricidade) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2021

Eletricidade Circuito RLC Série — Ressonância e Potência

Serviço de Seleção do Pessoal da Marinha (SSPM) 2021

Marinha do Brasil · Quadro Técnico de Praças da Armada (QTPA) — Eletroeletrônica · Caderno Amarela

Gabarito disponível

A figura abaixo apresenta um circuito ressonante em série, calcule a potência real consumida na ressonância e assinale a opção correta.

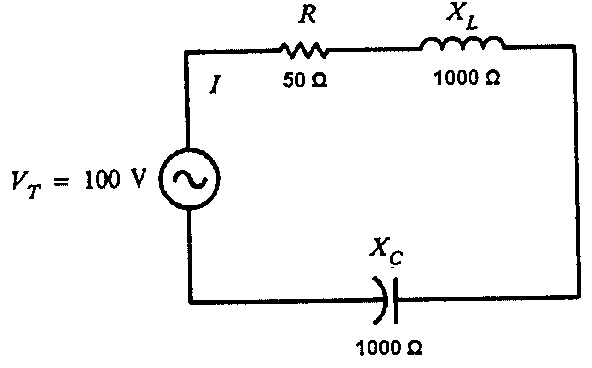

Circuito série com fonte VT = 100 V, R = 50 Ω, XL = 1000 Ω e XC = 1000 Ω; corrente I indicada.

Circuito série com fonte VT = 100 V, R = 50 Ω, XL = 1000 Ω e XC = 1000 Ω; corrente I indicada.

Ver gabarito

Gabarito: A

Fonte: Gabarito preliminar: Gabarito final Eletroeletrônica/2021 — página 1
