Questão 1 — Válvulas Pneumáticas — Simbologia (Hidráulica e Pneumática) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2021

Hidráulica e Pneumática Válvulas Pneumáticas — Simbologia

Serviço de Seleção do Pessoal da Marinha (SSPM) 2021

Marinha do Brasil · Quadro Técnico de Praças da Armada (QTPA) — Mecânica · Caderno Amarela

Gabarito disponível

Observe a figura abaixo:

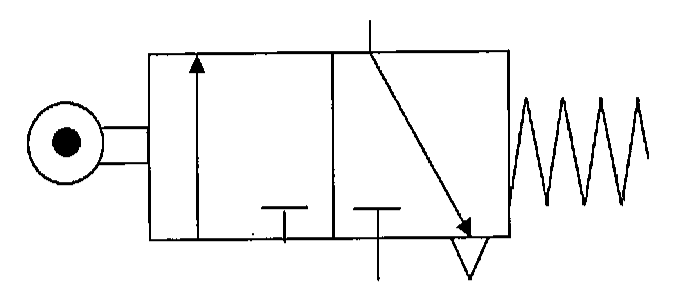

Símbolo normalizado de válvula pneumática com dois quadrados (posições), vias e elementos de acionamento nas extremidades esquerda e direita.

Símbolo normalizado de válvula pneumática com dois quadrados (posições), vias e elementos de acionamento nas extremidades esquerda e direita.

Sabendo que válvulas pneumáticas são utilizadas como elementos de sinais para automação pneumática, assinale a opção correta sobre a válvula pneumática acima apresentada.

Selecione uma alternativa A) Trata-se de uma válvula de 05 vias e 02 posições, normalmente aberta, com acionamento por mola e retorno por rolete. B) Trata-se de uma válvula de 05 vias e 02 posições, normalmente aberta, com acionamento por rolete e retorno por mola. C) Trata-se de uma válvula de 03 vias e 02 posições, normalmente fechada, com acionamento por rolete e retorno por mola. D) Trata-se de uma válvula de 03 vias e 02 posições, normalmente aberta, com acionamento por rolete e retorno por mola. E) Trata-se de uma válvula de 03 vias e 02 posições, normalmente fechada, com acionamento por mola e retorno por rolete.
