Questão 6 — Diagrama Tensão-Deformação (Resistência dos Materiais) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2021

Resistência dos Materiais Diagrama Tensão-Deformação

Serviço de Seleção do Pessoal da Marinha (SSPM) 2021

Marinha do Brasil · Quadro Técnico de Praças da Armada (QTPA) — Mecânica · Caderno Amarela

Gabarito disponível

Um Militar deverá confeccionar uma estrutura para uma Organização Militar da Marinha do Brasil. Como requisito de projeto, o material utilizado, quando submetido a uma tensão igual a T, deverá estar dentro da fase elástica. O militar dispõe dos materiais A, B e C, cujos ensaios de tração apresentam as curvas de tensão-deformação conforme imagem abaixo. Qual material deverá ser escolhido e o por quê?

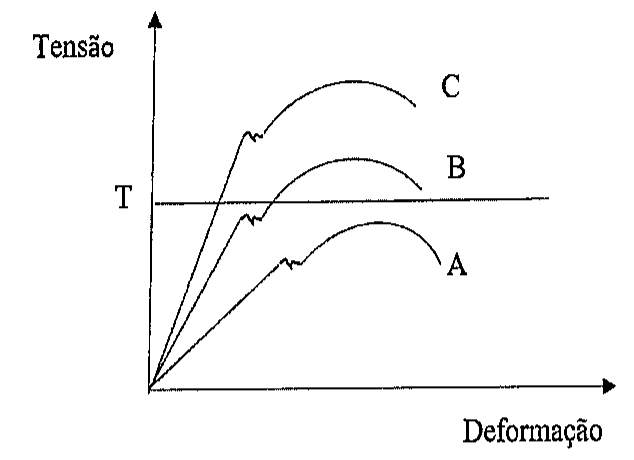

Gráfico tensão × deformação com as curvas dos materiais A, B e C e uma linha horizontal no nível de tensão T.

Gráfico tensão × deformação com as curvas dos materiais A, B e C e uma linha horizontal no nível de tensão T.

Selecione uma alternativa A) Deverá ser escolhido o material A, porque apresenta o maior limite de resistência. B) Deverá ser escolhido o Material B, porque quando submetido à tensão T, supera o limite elástico. C) Deverá ser escolhido o Material B, porque quando submetido à tensão T, opera na fase elástica do material. D) Deverá ser escolhido o material C, porque quando submetido à tensão T, opera na fase elástica. E) Deverá ser escolhido o material C, porque quanto submetido à tensão T, opera na fase plástica.
