Questão 24 — Controle de Velocidade — Circuito Meter Out (Hidráulica e Pneumática) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2021

Hidráulica e Pneumática Controle de Velocidade — Circuito Meter Out

Serviço de Seleção do Pessoal da Marinha (SSPM) 2021

Marinha do Brasil · Quadro Técnico de Praças da Armada (QTPA) — Mecânica · Caderno Amarela

Gabarito disponível

Observe figura abaixo:

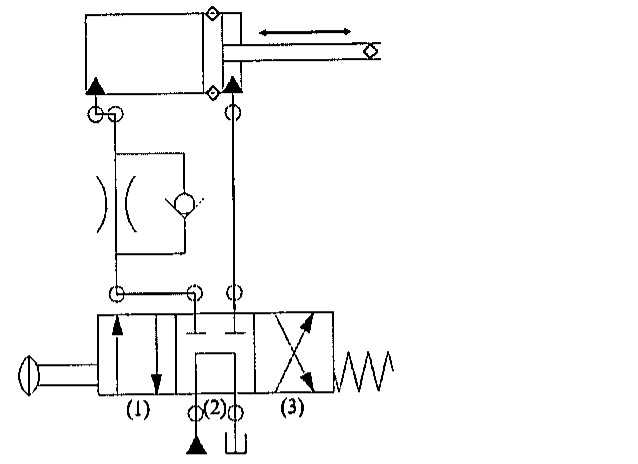

Circuito com cilindro de dupla ação, válvula controladora de vazão com retenção em uma das linhas e válvula direcional de três posições (1), (2) e (3), com acionamento manual e retorno por mola.

Circuito com cilindro de dupla ação, válvula controladora de vazão com retenção em uma das linhas e válvula direcional de três posições (1), (2) e (3), com acionamento manual e retorno por mola.

O circuito apresentado acima é tipo Meter Out, ou seja, uma válvula é instalada de forma a restringir a saída de fluido do atuador, consequentemente, controlando sua velocidade. Esse tipo de circuito é utilizado quando a carga tende a fugir do atuador ou quando há carga negativa. No caso apresentado, o controle de velocidade é realizado pela válvula controladora de vazão quando a haste está fazendo o movimento de:

Selecione uma alternativa A) retorno, quando a válvula direcional está acionada na posição (1). B) retorno, quando a válvula direcional está acionada na posição (2). C) retorno, quando a válvula direcional está acionada na posição (3). D) avanço, quando a válvula direcional está acionada na posição (1). E) avanço, quando a válvula direcional está acionada na posição (3).
