Questão 27 — Resistência dos Materiais: Cisalhamento — Juntas Rebitadas

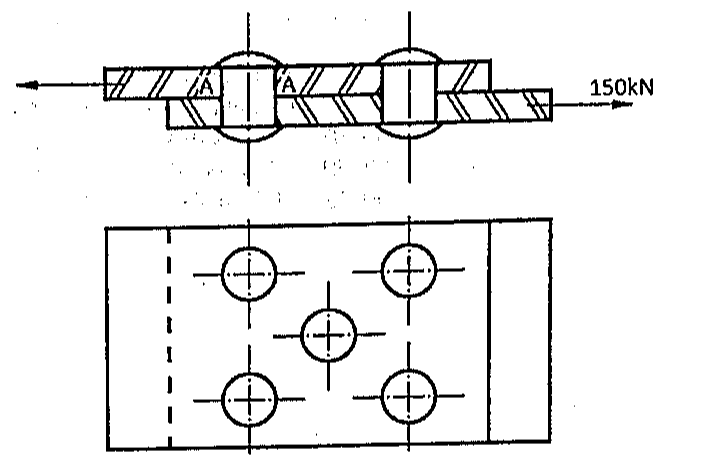

Considere duas chapas de aço unidas por meio de cinco rebites iguais com seções transversais circulares, conforme figura abaixo. Estando o conjunto submetido a uma carga de 150 kN, conforme indicado, calcule o diâmetro d mínimo dos rebites para que a tensão de cisalhamento atuante em cada rebite seja de, no máximo, 100 MPa e assinale a opção correta.
Dado:
π = 3
