Questão 34 — Cotagem de Furos (Desenho Técnico) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2021

Desenho Técnico Cotagem de Furos

Serviço de Seleção do Pessoal da Marinha (SSPM) 2021

Marinha do Brasil · Quadro Técnico de Praças da Armada (QTPA) — Mecânica · Caderno Amarela

Gabarito disponível

Observe a figura abaixo:

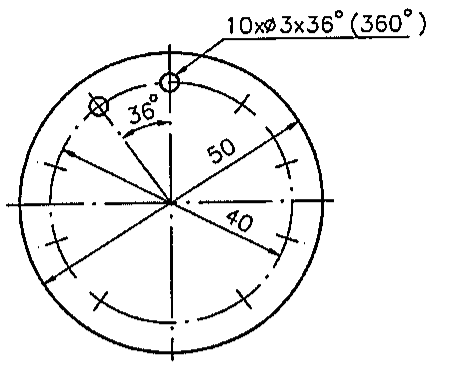

Peça circular com furos distribuídos em círculo, cotas de diâmetro 50 e 40, ângulo de 36° entre furos e indicação 10xø3x36° (360°).

Peça circular com furos distribuídos em círculo, cotas de diâmetro 50 e 40, ângulo de 36° entre furos e indicação 10xø3x36° (360°).

Considerando que as cotas estão em milímetros, determine quantos furos tem a peça e qual é o diâmetro de cada furo, respectivamente, e assinale a opção correta.

Selecione uma alternativa A) 10 furos e 3 mm B) 3 furos e 10 mm C) 2 furos e 3 mm D) 2 furos e 10 mm E) 10 furos e 36 mm
