Observe a figura abaixo:

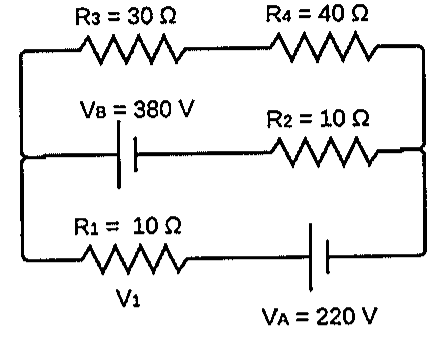

Circuito com resistores R3 = 30 Ω, R4 = 40 Ω, R2 = 10 Ω e R1 = 10 Ω e fontes VB = 380 V e VA = 220 V; V1 indicada sobre R1.

Calcule a queda de tensão V1 ao passar pelo resistor R1 e assinale a opção correta.

Ver gabarito

Gabarito: B
