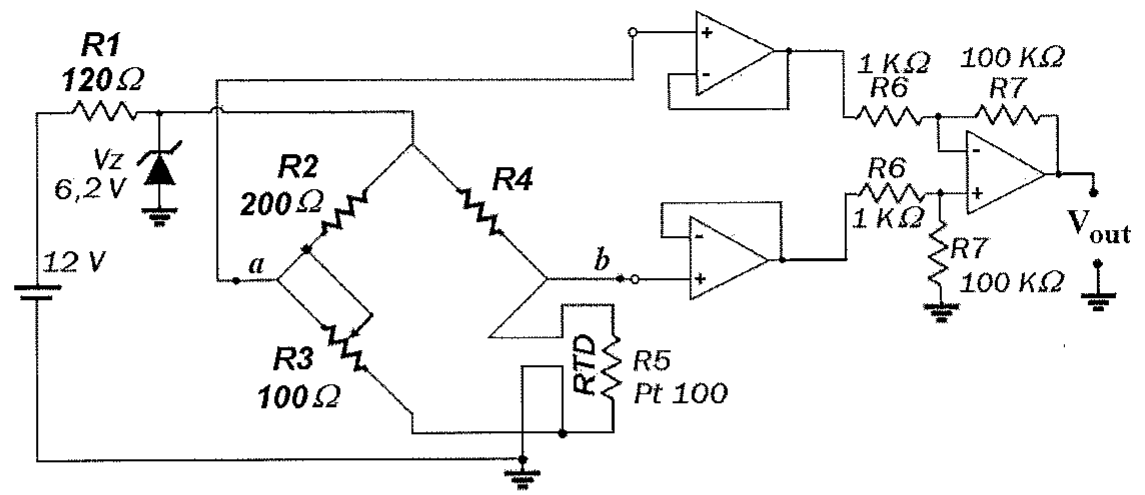

Analise a figura a seguir, com R₃ Ajustado em 100 ohms.
A termorresistência Pt-100, representada na figura acima, possui uma resistência elétrica de 100Ω a 0 °C. A variação de sua resistência com a temperatura segue a relação R(T) = R(0°C) + α T, onde α = 3,850 x 10⁻¹ Ω.°C⁻¹. Quando a RTD estiver submetida a uma temperatura de 100 °C, a tensão de saída Vₒᵤₜ torna-se nula. Desprezando-se a resistência da fiação e considerando o amplificador operacional ideal, qual é o valor de R4, em ohms?
A termorresistência Pt-100, representada na figura acima, possui uma resistência elétrica de 100Ω a 0 °C. A variação de sua resistência com a temperatura segue a relação R(T) = R(0°C) + α T, onde α = 3,850 x 10⁻¹ Ω.°C⁻¹. Quando a RTD estiver submetida a uma temperatura de 100 °C, a tensão de saída Vₒᵤₜ torna-se nula. Desprezando-se a resistência da fiação e considerando o amplificador operacional ideal, qual é o valor de R4, em ohms?
